Пошаговая инструкция сборки душевой кабины артекс


пошаговая инструкция сборки душевой кабины артекс Если размеры санузла не позволяют установить полноценную ванну, то следует подумать о приобретении современного оборудования для душевой. А сборка душевой кабины своими руками позволит сэкономить на стоимости всей переделки ванной комнаты при ремонте маленькой ванной комнаты.

Так как собрать душевую кабину самому довольно трудно, да еще и в ограниченном пространстве, то все работы будем производить в несколько этапов, предусматривающих досборку и окончательную регулировку. Это позволит обойтись всего парой рук, тогда как специалисты всегда работают вдвоем для быстроты сборки.

сборка душевой кабины своими руками

В строительных магазинах сегодня представлено множество моделей душевых, которые установлены на стендах, давая лишь общее представление о внешнем виде и функциональности. Кстати, душевые кабины — отличное решения для интерьера маленькой ванной комнаты.

У большинства из них есть инструкция по сборке душевой кабины, которая содержит лишь несколько схематичных рисунков, чего оказывается мало для сборки.

На практике, инсталляция купленной душевой кабинки в собственном помещении в первую очередь зависит от способа ее установки:

  • угловая душевая кабинка;
  • прямоугольная душевая кабинка;

а также от конструкции:

  • открытого типа (только поддон и лицевая сторона);
  • закрытого типа (с крышей и задней стенкой).
инструкция по сборке душевой кабины

Угловая душевая кабинка закрытого типа

В зависимости от комнаты и габаритов кабинки, можно подобрать тот или иной тип конструкции и установки.

Важно понимать, Установка сифона и силового инструкция каркаса в стесненных условиях, поэтому не забываем и о необходимости ревизионного обслуживания сантехнического оборудования в дальнейшем.

Еще немаловажно и расположение коммуникаций: водопровода и канализации, к которым и будет подключаться вся система.

Также нужно учесть предпочтения жильцов, например, левостороннее или правостороннее расположение душевой кабинки от входной двери.

Совет!

Находясь среди просторного торгового зала очень трудно понять, насколько органично впишется та или иная модель душевой кабинки в помещение ванной.

Поэтому, запишите размеры поддона и дома вырежьте из картона трафарет, который поможет вам сориентироваться по месторасположению.

Определившись с местом, нужно определить и способ закрепления элементов душевой кабинки, который сильно зависит от материала.

У продающихся моделей стенки и дно поддонов либо усилены с помощью стеклоткани, либо изготовлены из голого пластика.

Поэтому, прежде чем собрать душевую кабину своими руками, необходимо подготовить надежное основание для составных элементов, способных выдержать вес воды и вес человека.

Совет!

Пластиковые поддоны дешевых кабинок нередко прогибаются под тяжестью воды и моющегося человека, поэтому нелишним будет сооружение силового подиума, даже если об этом и не сказано в простенькой инструкции.

Кроме того, нужно выбрать оптимальную высоту поддона, чтобы обеспечить слив воды при подключении к системе канализации.

Для этого вооружаемся уровнем, открываем упаковку с поддоном, помещаем его просторном помещении, (например кухне) и начинаем работу.

Установка сифона и силового каркаса

Установка сифона и силового каркаса

Разделяем работу на 2 этапа: вначале лишь наживляем крепежные элементы, затем заносим поддон в ванную, где примеряем все по месту установки.

При проверке возможности подключения сливного отверстия к канализационному тройнику, необходима частичная сборка душевой кабины – инструкция должна быть рядом.

  1. Выставляем угол слива душевого поддона вместе с прилагаемым сифоном к канализационному тройнику:
  1. переворачиваем вверх дном поддон и вворачиваем в него прилагаемые в комплекте шпильки;
  2. накручиваем ограничители силовых элементов (гайки);
  3. одеваем силовые элементы на шпильки;
  4. закрепляем сифон с гибким шлангом;
  5. с помощью уровня регулируем силовой каркас таким образом, чтобы он оказался выше на 2-3 см нижней точки сифона;
  6. с помощью гаек фиксируем силовую конструкцию;
  7. переворачиваем поддон в нормальное положение и регулируем по высоте ножки. Нижняя точка сливного отверстия должна оказаться выше на 5 градусов канализационного тройника.
Подключение слива

Подключение слива

Совет!

Чтобы убедиться в том, что уклон позволит полноценно отводить воду из поддона, присоединяем сливной шланг к тройнику канализационной трубы и наливаем в поддон ведро воды.

По скорости определяем эффективность слива, при необходимости увеличивая высоту поддона над полом с помощью регулировочных винтов.

Убедившись, что слив герметичен, а вода эффективно отводится в канализацию, приступаем в окончательному монтажу поддона.

В прилагаемой инструкции поэтапный способ того, как собрать душевую кабинку, позволяет лишь увидеть точки крепления, но не поясняет, как это сделать на практике.

На самом деле, в поддон на фабрике вплавлены деревянные вставки, в которые и должны вкручиваться саморезы.

Чтобы не повредить поддон, так как самому собрать душевую кабину в стесненных условиях довольно сложно, то снова выносим его из ванной комнаты, и осуществляем его окончательную сборку.

  1. Сборка поддона и установка по месту:
  1. переворачиваем поддон;
  2. с помощью гаечного ключа затягиваем гайки на шпильках;
  3. вворачиваем саморезы в корпус поддона в местах, отмеченных на силовых элементах каркаса.
    Прилагаемая инструкция по сбору душевой кабины укажет все точки соединения; Фиксация поддона и силовых элементов

    Фиксация поддона и силовых элементов

  1. вворачиваем дополнительные ножки, распределяющие нагрузку поддона; Выставление ножек поддона

    Выставление ножек поддона

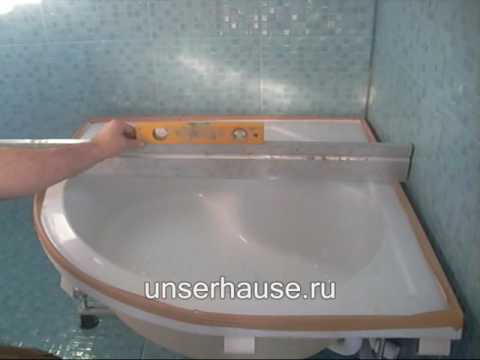

  1. регулируем их высоту с помощью уровня, добиваясь максимального соответствия, т.к. в помещении ванной сделать это будет очень сложно;
  2. проверяем фиксацию всех элементов;
  3. вносим поддон обратно в ванную комнату и устанавливаем на пол;
  4. подключаем сливной шланг к тройнику канализации, надежно его герметизируя;
  5. подключаем гибкие шланги к водопроводу.

Этих знаний могло бы хватить для того, чтобы узнать, как собрать китайскую душевую кабину.

Ведь большинство из них комплектуются подобными конструкциями для установки поддона, аналогично продукции европейских и американских производителей.

Предостережение:

Если вам не довелось увидеть в строительном магазине как собирается душевая кабина, в особенности стеклянное ограждение, то сразу предупредим, что это самый хрупкий элемент, поэтому нужно соблюдать самые жесткие меры предосторожности.

Так что запасаемся терпением, ведь предстоит душевую кабину своими руками собрать для себя, поэтому, нет места недоделкам и халтуре.

  1. Установка стеклянного ограждения
  1. с помощью уровня отмечаем на стене место для закрепления боковой панели;
  2. берем перфоратор или дрель со сверлом, способным просверлить кирпичную кладку или бетонную стену;
  3. засверливаем отверстия под монтажные элементы (аналог новосела);
  4. привинчиваем боковую панель к стене;
  5. вносим в ванную комнату стеклянный элемент и прикладываем его к боковой панели;
  6. проверяем на точность установки – зазоров быть не должно. Прикручиваем боковую панель стеклянного ограждения

    Прикручиваем боковую панель стеклянного ограждения

В зависимости от того, как отличаются конструкции, так и разнится сборка душевых кабин — инструкция по поводу установки пластикового ограждения кабинки открытого типа заканчивается рекомендациями по герметизации контуров с помощью силикона.

На раздвижные элементы устанавливается уплотнительная резинка, прикручиваются ручки и все.

А вот в закрытых конструкциях четких действий не прописано, поэтому придется постигать на опыте, как самому собрать душевую кабину.Но бояться нечего, поскольку все не так и сложно.

После того, как прикручены к стене обе боковых панели вместе с соединительным переходником, их необходимо увязать с верхним силовым каркасом, на который устанавливается крышка с подсветкой и душевой насадкой.

Чтобы более ясно понять, как собрать душевую кабину видео на сайтах производителей поможет увидеть простоту процесса.

Установка боковых и задних стенок ограждения

Установка боковых и задних стенок ограждения

  1. Установка верхней крышки

    Установка верхней крышки

    Инструкция: сборка душевой кабины закрытой конструкции

  1. сначала закрепляем на стене горизонтальную панель, соединяющую боковые направляющие;
  2. затем вставляем в ее пазы стеклянные элементы (панели) задней стенки, предварительно надев на них уплотнительный силиконовый контур;
  3. фиксируем панели в таком положении с помощью крепежных элементов из комплекта душевой кабинки. Чаще всего это пластиковые скобы, прищелкивающиеся к панелям;
  4. устанавливаем лицевую панель, просто подсоединяя ее к боковым элементам;
  5. устанавливаем боковые стеклянные панели, аналогично способу с задней стенкой;
  6. одеваем верхнюю крышку, также закрепив ее. Подключаем к лейке гибкие шланги;
  7. устанавливаем раздвижные двери, предварительно закрепив на них силиконовые ролики. Следим за тем, чтобы не было перекосов.

Вот и все, теперь Вы знаете как сделать установку душевой кабины, делая ремонт в ванной. Естественно, что нужно убедиться в том, что нет протечек, и все функционирует. Вполне может потребоваться что-то подтянуть, а полученный опыт при сборке поможет быстро устранить проблему.
